得益于燃料電池成本的快速下降和整個產業鏈上下游技術的迅速發展，氫能在全球掀起了發展熱潮。交通能源電動化替代汽柴油已成為世界各國交通發展的大趨勢，推動化石能源向清潔、低碳能源轉型。完整的氫能產業鏈包括制氫、儲運、利用，還包括燃料電池和燃料電池汽車等，鏈條長且復雜，被稱為“亞馬遜叢林”式的產業生態鏈（見圖1）。

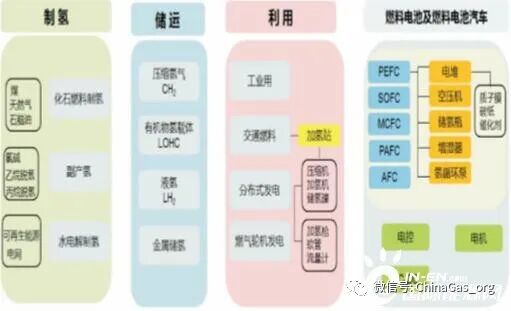

圖1 氫能產業鏈上下游示意

在制氫端，長期來看綠色、零碳排放的可再生能源電解水制氫是未來發展的趨勢，但由于技術和成本因素，在相當長一段時期內，大宗氫源依然需要依賴化石能源。大規模制氫主要是煤制氫和天然氣制氫。天然氣制氫在環保、效率、能耗、投資、碳排放等方面相比煤制氫有明顯優勢，基于目前已經完善的天然氣產業和基礎設施，能為氫能產業的發展提供穩定、充足、低價和低碳的氫源。

1 LNG產業鏈與氫能產業的融合模式

1.1  LNG產業鏈組成

2018年，我國天然氣消費量約2830億m3，占一次能源消費量的7.43%，其中進口LNG約735億m3，占天然氣消費量的25.98%（見圖2）?？梢灶A(yù)期LNG將在我國天然氣供應中占比越來越大，為我國清潔能源供應和環境保護做出更大的貢獻。

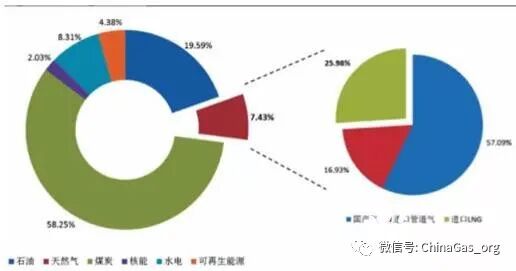

圖2 2018年我國一次能源消費結構組成及天然氣消費構成

LNG產業經過多年發展已經形成完整、成熟的產業鏈條，包括天然氣開采、凈化、液化、LNG跨洋運輸，LNG的接收、儲存和氣化，天然氣長輸、配送和利用等。氫能的快速發展為LNG產業提供了寶貴的延伸產業鏈、擴展價值鏈、提高天然氣附加值的戰略機遇。氫能產業發展初期，如果能夠利用LNG接收站、管道、加注站、燃?xì)獍l(fā)電等LNG產業上下游的基礎設施，如開展靈活的天然氣制氫、天然氣管道摻氫、LNG-H2混合加注、摻氫燃?xì)廨啓C發電、天然氣分布式與氫氣分布式發電等，將有利于實現氫能新產業與傳統能源產業的融合、協同發展，降低氫能制、儲、運、用各環節的成本，加快產業發展的速度和質量。

1.2  LNG產業鏈與氫能產業的融合模式

按照氫氣來源和運輸場景的不同，LNG產業與氫能產業融合發展的可能路徑（見圖3）主要有以下三種：

路徑一：在接收站附近或管道所及的用氫城市群地區開展天然氣制氫，發展氫氣在工業、交通加注、燃?xì)廨啓C發電和分布式發電方面的應用。此路徑下的天然氣制氫適合于大、中規模?？紤]到氫氣運輸成本較高，優先選址在城市周邊有利于降低氫氣成本。

路徑二：直接在天然氣資源國獲得低價、大宗的氫資源，通過液氫或有機物氫載體（LOHC）跨洋運輸至國內，再開展后續的氫氣利用。此路徑即為國際氫供應鏈，利用不同國家、地區的制氫資源稟賦和生產成本的差異，有望形成新的類似于LNG的國際能源貿易新品類。LOHC的競爭力在于適用于大規模氫氣儲運，集中式的LOHC處理相比分散式成本更低。因此，可以考慮先把LOHC運輸至城市周邊，集中轉化釋放氫氣后，再通過氫氣管道或氫氣管束車運輸至加氫站的方式。而液氫則可以通過槽車直達加氫站，在加氫站內氣化。

路徑三：在加氫站內開展小型的天然氣制氫。站內小型的天然氣制氫能夠?qū)崿F(xiàn)橇裝化、模塊化，運輸靈活、建造速度快，能夠省去昂貴的氫氣運輸環節，顯著降低氫氣成本。站內天然氣制氫是未來加氫站發展的重要趨勢之一。

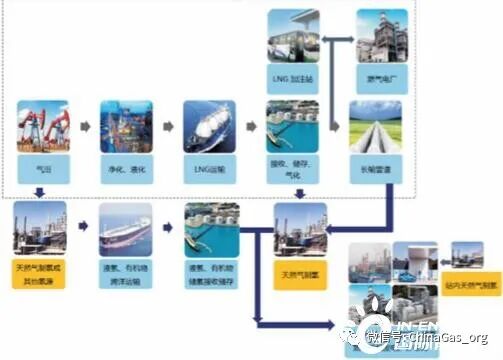

圖3 LNG產業鏈與氫能產業融合發展路徑

基于LNG產業發展氫能的以上三種路徑，采用天然氣制氫為加氫站供應氫氣資源，可能的組合模式可以有很多，但在考慮實際應用場景后，甄選出最貼近實際、最可能實施的以下六種模式（見表1）。

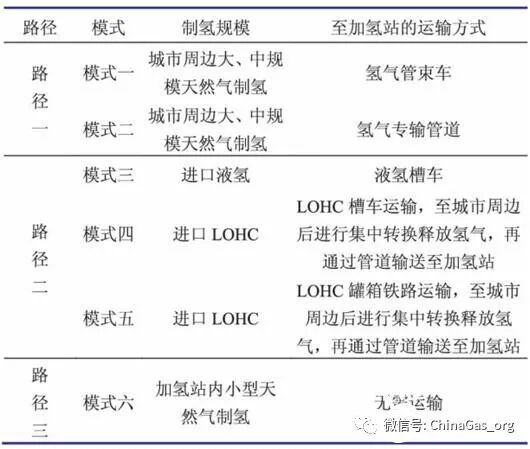

表1 LNG產業發展天然氣制氫為加氫站供氫的不同模式

2 不同天然氣制氫模式的終端氫氣成本分析

2.1 三種路徑的制氫成本分析

三種發展路徑對應了三種氫氣來源方式，其中路徑一對應大、中規模的天然氣制氫；路徑二為以液氫或LOHC進口的氫氣，對應成本為包含了海外制氫、跨洋運輸和進口、出口終端的成本；路徑三為站內小型天然氣制氫，相比大、中規模的天然氣制氫價格稍貴。對比工業副產氫的制氫，幾種路徑的氫氣成本如圖4。

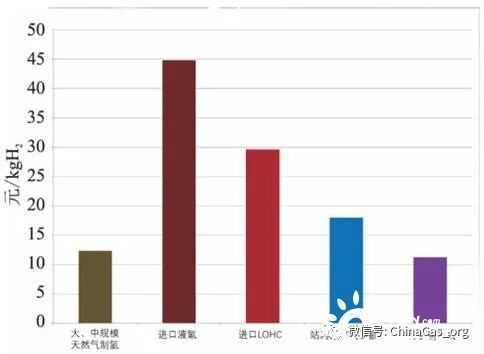

圖4 不同路徑的制氫成本

從制氫成本來看，目前包含進出口的終端和遠洋運輸費用的國際氫，供應氫氣成本已經高于40元/kgH2，無經濟優勢。且從圖4中可以看出，氫氣的液化成本較高，進口液氫的成本比進口LOHC還要高出約51%。但未來隨著國際氫供應鏈和氫氣貿易的成熟，以及運輸規模的增加，國際氫供應的價格有較大的下降空間。

站內天然氣制氫價格比大、中規模天然氣制氫成本高約45%，比工業副產氫氣成本高約59%，但省去了氫氣運輸環節。

2.2 不同模式的運輸距離假設及對應的運輸成本分析

不同模式的運輸方式和運輸距離見表2?？紤]到城市周邊的大、中型天然氣制氫的輻射距離，假設運輸為50km。進口氫氣需要在沿海建設接收終端，距離用氫市場相對遠，假設運輸為200km。氫氣管束車選擇目前最為普遍的類型，壓力為20MPa。LOHC罐箱的鐵路運輸參考目前LNG罐箱鐵路運輸?shù)膬r格，已包含裝卸、堆場、集中轉化等環節。不同模式的運輸成本見圖5。

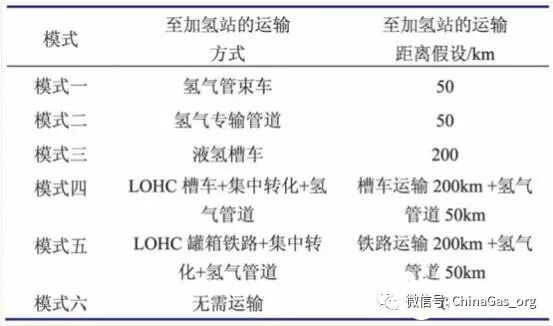

表2 不同模式假設運輸距離

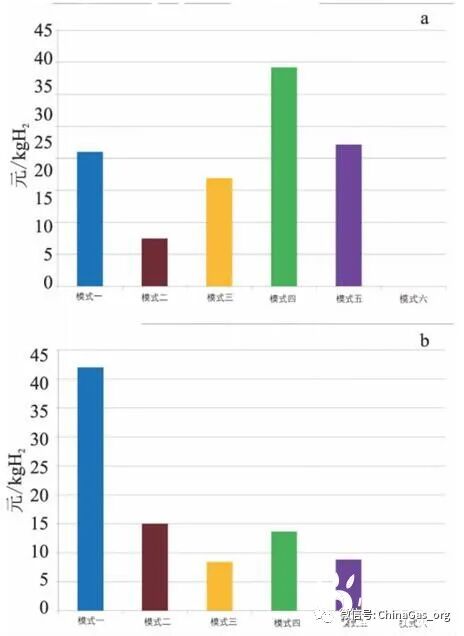

圖5 不同模式假設距離下的運輸成本和不同運輸方式百千米運輸距離的成本

近距離城市區域的氫氣運輸主要是管束車運輸和管道輸送。管道輸送的成本相比管束車方式低約64%。但管理部門和公眾對氫氣管道的泄露風險和安全性擔憂高于天然氣管道，在路由選擇上的難度更大。液氫和LOHC更適合遠距離運輸，百千米運輸成本相比壓縮氫氣有明顯優勢。LOHC需要再轉化過程，會增加相應的成本。集中轉化環節約占模式四運輸成本的40%、模式五運輸成本的60%。從百千米的運輸成本來看，管束車方式最高，液氫槽車方式最低。

2.3 加氫站環節成本分析

在產業和補貼政策的引導下，目前國內加氫站規模朝著500kg/d和1000kg/d甚至更大規模發展。國內加氫規模為500kg/d的加氫站的投資約1200～1500萬元，1000kg/d的加氫站投資約2000～2500萬元，其中設備及土建的投資占約70%以上。在不考慮政府補貼的情況下，對應的固定成本和變動成本（主要為運營成本）預計如圖6。

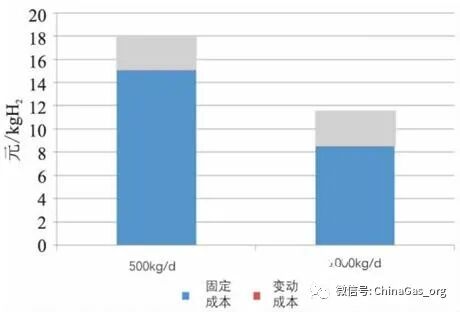

圖6 500kg/d和1000kg/d加氫站環節氫氣成本預計

可以看出，從每千克氫氣成本上看，500kg/d加氫站的固定成本占加注環節成本的80%以上，如果規模擴大至1000kg/d，能使固定成本占比下降至74%。

2.4 不同天然氣制氫模式的終端氫氣成本分析

考慮以上適合于LNG產業的不同模式的天然氣制氫、儲運和加注各環節的成本，至加氫槍出口終端的氫氣成本分析見圖7。對比城市周邊的工業副產氫，假設運輸距離也為50km，采用20MPa的氫氣管束車運輸。

可以看出對于兩種不同規模的加氫站，模式一、模式二、模式六和副產氫模式都能使終端氫氣成本低于40元/kg，尤其是模式二在貼近用氫市場的城市周邊開展大、中規模天然氣制氫，通過氫氣專輸管道配送至加氫站的模式的氫氣成本最低。模式一相比模式二，成本主要高在氫氣運輸環節，氫氣管束車運輸方式成本占總成本的22%～26%。管束車運輸相比氫氣專輸管道在城市地區的可行度更高、實施難度更小，因此模式一是未來LNG產業發展制氫和氫氣加注產業的重要方向之一。模式六站內小型天然氣制氫由于省去氫氣運輸環節，氫氣成本有望低于副產氫模式。副產氫模式雖然制氫成本低于站內小型天然氣制氫約17%，但在運輸環節增加了23%的成本，使其總成本略高于模式六。

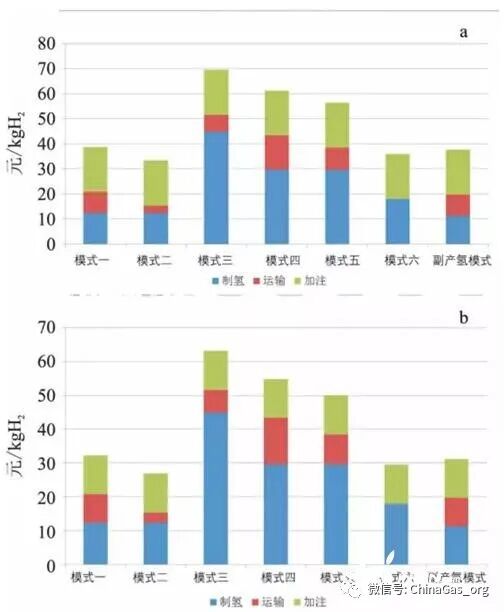

圖7不同天然氣制氫模式下對于500kg/d加氫站和1000kg/d加氫站終端氫氣成本

進口氫氣的總成本目前仍大幅高于國內天然氣制氫，尤其是以液氫為跨洋運輸方式的模式，這是由于氫氣的液化成本較高，產業鏈越長、轉化環節越多，使終端成本越高。對于采用LOHC的進口氫氣模式，雖然相比液氫成本低，但由于轉化過程的能耗高、費用高，使整體的成本偏高。但國際氫供應鏈能夠?qū)崿F(xiàn)大規模的氫氣資源跨洋運輸和貿易，日本、澳大利亞等國已在探索氫氣的國際貿易模式，未來一旦氫氣發展為大宗能源貿易品類，各環節的成本有望大幅降低。比如，借鑒LNG罐箱運輸?shù)慕?jīng)驗，國際氫供應鏈配合液氫或LOHC的罐箱聯運，有望進一步降低大宗氫氣的運輸成本，使模式五運輸環節的成本比模式四低約35%。IEA預計到2030年，日本從澳大利亞進口的可再生能源電解水制氫，通過LOHC運輸至國內的氫氣成本將降至約37.8元/kg，比日本國內氫氣生產成本低約15%。

3 結論與建議

天然氣制氫是國外獲取氫源的主要方式，我國受限于資源稟賦而現階段以煤制氫為主。但發展氫能為了降低污染、減少碳排放的初衷決定了我國未來氫能發展也會逐漸向國際主流模式靠攏，即以天然氣制氫為主的低碳制氫方式逐漸過渡到以可再生能源制氫的零碳制氫方式。LNG將在我國天然氣供應中占據越來越重要的地位，未來從“藍氫”到“綠氫”的轉變也將離不開LNG產業的深度參與。

站在LNG行業發展氫能的角度，結合實際情況設想了三種路徑和六種可能的發展模式。評判這些模式的經濟性不能僅從制氫或加注某一個環節，應從全產業鏈看最終加氫槍出口終端的氫氣成本。綜合以上分析，對LNG產業發展氫能有以下初步的結論和建議：

（1）從天然氣制氫、儲運和加注三個環節的全局來看，LNG產業發展氫能在終端氫氣成本上能夠與副產氫模式競爭，在成本上具備一定競爭力。

（2）在貼近用氫市場的城市周邊發展大、中規模的天然氣制氫，以及在加氫站內開展小型天然氣制氫是LNG產業融合發展氫能的重要方向。

（3）雖然目前國際氫供應鏈成本尚高，但未來成本降低潛力巨大，有望形成新的國際大宗能源商品。建議積極探索與LNG產業鏈類似和平行的國際氫供應鏈，發展進口LNG為主，進口氫氣為輔的多品種清潔能源貿易模式。

（4）國際氫供應鏈中的跨洋大宗運輸技術中，LOHC技術相比液氫更具成本優勢，且由于常溫、常壓、穩定性高，到達目的國后可以采用罐箱和鐵路運輸，使運輸成本更低，經濟輻射距離更遠。但目前LOHC技術依然不夠成熟，轉化過程的能耗還比較高，建議加大技術研發，降低轉化環節費用。

（5）大、中規模的天然氣制氫配合二氧化碳捕集、利用與封存（CCUS）能大幅降低溫室氣體排放。建議關注氫能上下游在碳減排方面的貢獻，通過碳交易機制進一步降低氫氣成本，體現氫能的環保價值。
